電伴熱帶在西氣東輸天然氣管道工程中的應用中由于分輸用戶較多，因此各個站的電伴熱系統在西氣東輸站場中為典型、復雜。現以直分輸站為例，對電伴熱的設計、選型應用做簡要介紹。
1 .工藝設備區電伴熱管道工藝參數
（1）環境條件：冷月室外平均氣溫為2.9℃，低溫環境溫度為－ 16℃。
（2）安裝敷設情況：a．使用場所：特殊環境Ⅱ區；b．安裝在室外，室外風速3.7m/s；c．安裝場所無 腐蝕性氣（液）體。
（3）管道內介質的性質：a．管道內輸送介質為天然氣（塔里木氣田、陜甘寧氣田），主要物性為：水露點≤－ 13℃；低發熱值32.500MJ/m3；高發熱值36.088MJ/m3；密度0.6982kg/m3；相對密度0.5799；b．天然氣要求維持 溫度為5℃。
（4）管道保溫層狀況：a．保溫材料：巖棉，導熱系數λ為0.035W/m·K；b．保溫層的厚度：50mm。
2 .電熱帶的選型計算
（1）計算所應用的基本原理公式為QV＝2 π·λ·
Δ T·E/ln（D/d）
式中：Q V ——熱量損失（W / m ）；
λ——保溫層導熱系數（W/m·K）；
D ——帶保溫層的管道外徑（mm）；
d ——不帶保溫層的管道外徑（mm）；
E ——安全系數 取值為1.1；
ΔT——溫差（要求保持的溫度－環境低溫溫度）℃
（2）各段伴熱管道熱量損失計算結果如下：
管徑φ 114mm：QV ＝ 2 × 3.14 × 0.035 ×（5+16）× 1.1/ln（214/114）＝ 8.07（W/m）；
管徑φ 168mm：QV ＝ 2 × 3.14 × 0.035 ×（5+16）× 1.1/ln（268/168）=10.88（W/m）；
管徑φ 273mm：QV ＝ 2 × 3.14 × 0.035 ×（5+16）× 1.1/ln（373/273）=16.27（W/m）；
管徑φ 325mm：QV ＝ 2 × 3.14 × 0.035 ×（5+16）× 1.1/ln（425/325）=18.96（W/m）；
管徑φ 508mm：QV ＝ 2 × 3.14 × 0.035 ×（5+16）× 1.1/ln（608/508）=28.27（W/m）。
（3）伴熱管道熱量損失計算結果說明。
伴熱的目的就是要使電熱帶的發熱量大于QV，以此來補償其熱量損失。但是，由于天然氣經調壓閥后壓力驟降氣體膨脹并吸收大量熱量，用一般熱平衡方程計算無法準確衡量結果，因此在設計中按照管道加熱方式考慮 。綜合考慮了在各管道項目中電伴熱系統的實際運行情況、加熱時間及啟動溫度等諸多因素，熱量功率取值為管道熱損失的60～90倍。
（4）管道實際伴熱功率的計算結果：φ 114mm 為660W/m，φ 168mm 為900W/m，φ 273mm 為1320W/m，φ 325mm 為1500W/m，φ 508mm 為1920W/m。

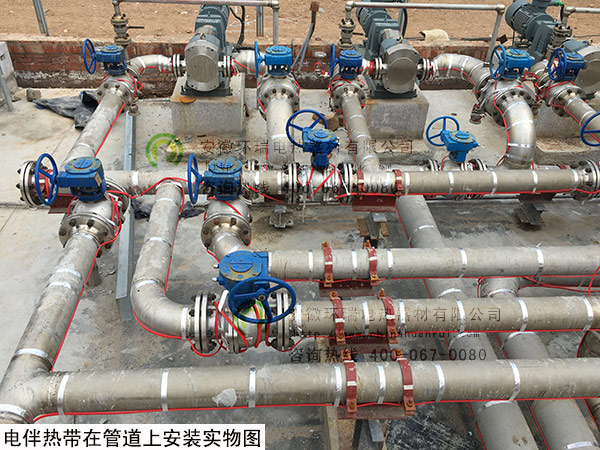

（5）根據計算結果，進行電熱帶選型：選擇防爆自限溫電熱帶6 0 W / m ，電熱帶在管道上螺旋纏繞。φ114mm 管道電伴熱纏繞螺距為3 0 m m，φ 1 6 8 m m 為30mm，φ 273mm 為30mm，φ 325mm 為 40mm，φ508mm 為50mm。（部分內容來源于網絡）
