管道無論在工業生產中還是民用生活中均起到十分重要的作用,但是在冬季由于氣溫變低,會導致管道里面的介質出現凍結的現象,影響使用,特別是露天管網在低溫下更是容易凍住,然而傳統的自來水溫絕熱防凍結法、回水絕熱伴暖防凍結法、充填防凍結液防凍結法等方案會出現浪費資源,供熱效果不穩定,因此越來越多的用戶使用電伴熱保溫。
電伴熱系統保溫是利用電伴熱帶通電發熱來為管道補償熱損失,安裝簡單,使用方便,伴熱效率也比較高,那么針對露天管網如何來進行電伴熱的設計方案呢,下面就簡要介紹下設計時需要注意的幾點事項:
1、了解管網中的各種管道的長度,管徑與管道附件(例如閥門,球閥,彎頭等),保證計算管道數量,一般可根據圖紙計算。如果管道錯綜復雜,無法統計,須現場計量。
2、需了解當地環境溫度,管內介質的溫度。根據管徑等管道參數進行熱損耗計算,從而得出每米管道實際的熱損耗。根據此配備相應米功率的電伴熱帶,確定其安裝間距和安裝方式,一般常用的電伴熱帶米功率有0-60W/m。其安裝方式有:單根直鋪,單根纏繞,波浪鋪設和多根平行分布等。
3、根據管道分路,計算電源接線盒與其他配件,露天管網因為支路很多,需要配備更多的兩通、三通、四通接線盒,并且接頭部位需要預留1米的余量。
4、根據每條電伴熱帶回路,功率,確定集中控制箱的型號規格,選擇合適的電氣保護開關。
5、綜上,考慮電伴熱帶在安裝中存在損耗,一般大型管道工程需考慮增加余量,以確?,F場安裝。

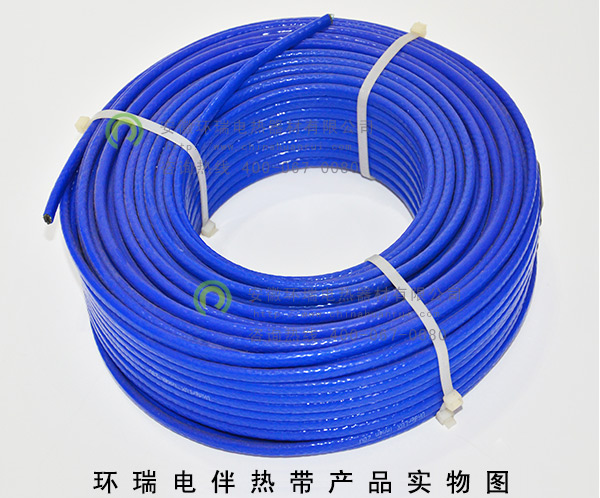

點擊圖片——進入產品中心
