水箱在生活中是比較常見的,它是儲水用的容器,但是液體水在低溫下,特別是冬季極容易發生冰凍情況,影響使用,為了避免此種情況的出現,需要為水箱進行保溫,而電伴熱保溫就是比較好的選擇,下面就針對電熱帶保溫做一下實例分析,幫助用戶對電熱帶保溫有進一步的了解。
電熱帶應用于水箱防凍保溫實例分析(下面部分數據為假設數據,可根據實際情況調整) :
水箱的維持水溫T。=5℃,偶然操作溫度60℃,當地低溫環境溫度Ta=-17.1℃,水箱位于層頂不采暖房間,供電電壓為220V,水箱尺寸:長為1.6米,寬為1米,高為1.2米,水箱外部全用40mm的玻璃棉保溫,確定電熱帶的型號及用量。
第一步,計算水箱總散熱量QT(也可查表)
查表知玻璃棉導熱系數λ=0.038 W/m·℃
放熱系數α=11.63 W/m2·℃
將以上數據代入上式得:
水箱總表面積
ST=(1.6×1.0+1.6×1.2+1.0×1.2)×2=9.44m2
QT=(QP×ST)=25.23×9.44=238.17W
第二步,電熱帶選型:
根據T0=5℃,偶然性操作溫度60℃,選用ZHDBR-p-12-220型低溫屏蔽型自控溫電熱帶。
第三步,電熱帶總長度:
a、水箱部分:
L1=QT÷每米電熱帶5℃時的發熱量=238.17÷16.4≌15(m)
b、其它部分:
L2=2×1=2(m)(一個接線盒、一個尾端)
總長度:L=L1+L2=15+2=17(m)

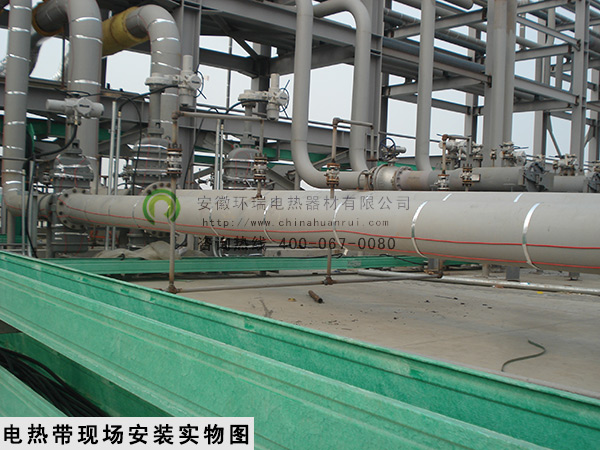

點擊圖片——進入工程案例
