電熱帶根據結構、使用環境等可以分為自限溫伴熱帶系列、恒功率電伴熱帶系列，它們可以針對不同設備對應使用合適型號的電熱帶，通過電能轉換為熱能的方式為管道、罐體、儀表等設備提供所需要的熱量。

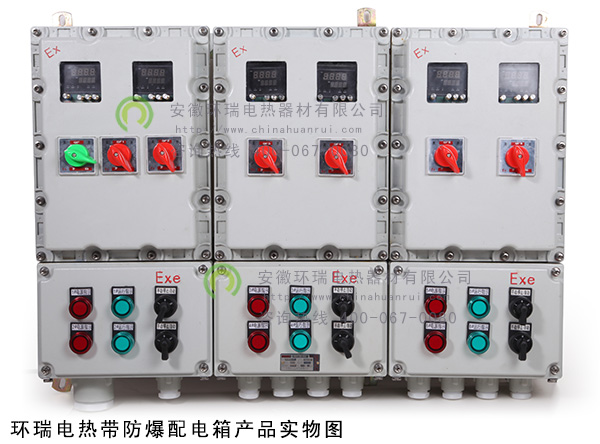

電伴熱系統設計包括電熱帶、電氣、智能集中控制等幾大方面，智能集中控制反映與電伴熱配電箱，其配電電源一般采用三相五線制配電系統，其次根據電伴熱帶對溫控裝置的技術要求選擇各種等級的配電電源配電箱，其箱體內應留有適當的備用回路斷路器和接觸器，繼電氣指示燈，按鈕，電流電壓等低電壓電器元件，其額定容量應滿足設計容量的要求。其容量大小需根據電熱帶的使用特性（例如：自限溫伴熱帶存在啟動電流），使用以下公式計算出每一條電熱帶的啟動合閘時的電功率及電流值。

Qt＝{2π(T-Ta)/[1/λ×(In D0/Di+2/D0×1/α)]} ×1.3        W/m

T……管道表面計算溫度          ℃

Ta……環境計算溫度                 ℃

λ……保溫材料導熱系數（用巖棉時λ＝0.043 W/m.℃）

Di……保溫層內徑       m

D0……保溫層外經    D0= Di+2δ    m

δ……保溫層厚度（可以按經驗自定） m

α……保溫層外表面向大氣的放熱系數     W/m2.℃

α=1.163(6+3×W0.5)

W……風速   m/s

在電熱帶配電箱選擇的時候，同時須參考以下設計要求：

1.各類伴熱系統電熱帶可分回路進行控制的方式采用溫度控制器就地控制現場配電箱供電回路。

2.對物料的操作溫度，介質控制在±2℃。

3.各類設備工藝溫度維持管系伴熱控制：數顯式溫控器。

4.單一回路且電熱帶回路啟動電流小于溫控器結點開關容量的直接采

用溫控器接點分斷電源回路控制方式，原則上盡量不用接觸器控制。

5.供貨商應確保控制方案完全達到預期的伴熱效果，完全滿足設計要求。

6.電熱帶的控制回路根據工藝和檢修的需要分段控制并能避免局部過熱。
