由于管道的實際場合比較復雜,經常會出現一根總的管道和多根直的管道,而這些管道基本上均是需要伴熱的,還有就是管道的距離比較長,單根電伴熱帶的距離不能滿足要求,這樣就需要增加電源點,通常情況下是一個伴熱點對應1個回路的電伴熱帶,那么該如何設置電伴熱系統的伴熱點呢?
1.使用電伴熱帶接線盒來解決(針對并聯型電伴熱帶)
電伴熱接線盒是目前要應用于防爆區域電伴熱帶與電伴熱帶的連接,以增加電伴熱帶的長度,或同一管線上配用不同功率的電伴熱帶及三叉管等復雜場合,一般型號為防爆三通接線盒BHT,防爆兩通接線盒BHI,防爆終端接線盒BHZ。一根電伴熱帶是否可連續伴熱幾根管道,而伴熱總長度還在規定的范圍內。再比如一根總管有3根支管(每個支管上有調節閥組),不用接線盒連接的話,需要5個伴熱點。如果用接線盒的話,1個3通,就可解決問題。當自限溫電伴熱帶1個回路超過100米不足200米的時候,可使用電源接線盒BHD可將其放在管道中間,兩端供電。
2,在了解維持溫度等電伴熱帶重要重要參數時,管徑,長度等也非常重要。并不是任何場合下的管道防凍,都必須使用自限式伴熱帶(當根使用長度)。例如長輸管道,存在伴熱管線會很長,所以同時伴熱幾個點會不合適。可使用串聯恒功率電伴熱帶實現,實現一個伴熱點為目的。大型罐體亦可選擇或使用并聯型恒功率電伴熱帶。回型的200米以下的管道,亦可使用單芯發熱電纜來實現1個伴熱點控制。
3. 調整安裝方式,例如罐體體積稍大的,可用上下U型鋪設的方式,將伴熱點設置在罐體下方。這種方式也是MI加熱電纜安裝管道上經常出現的方式。

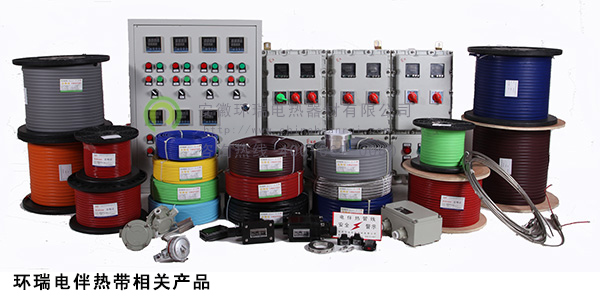

點擊圖片——進入產品中心
