環境和設備不同,電伴熱系統為其保溫時設計的使用方案也是不一樣的,而電源設計對于電伴熱工程來說是極其重要的,如果電源設計的不合理將會直接影響到電伴熱系統的使用,電源設計主要考慮的有供電電纜、配電箱等。
單根電熱帶使用的時候需要安裝斷路器,通常分路斷路器有30MA的漏電保護,還有使用的是自限溫伴熱帶的話則需要考慮啟動電流,保證不超過70%的CB(電路斷路器)額定功率,供電電源也需要有獨立的供電系統如配電箱。

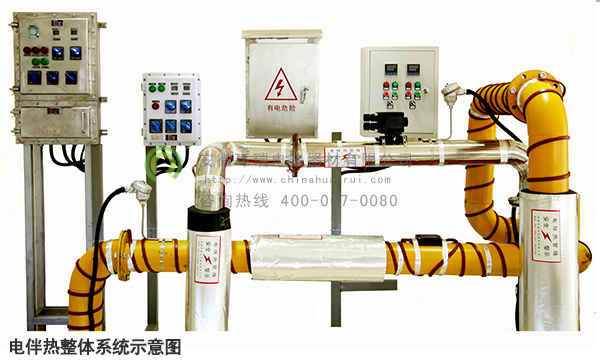

電伴熱系統電源設計主要有:一套主絕緣體、動力配電盤、開關、繼電器、溫控器、控制開關、指示燈、終端接線盒、接地總線以及所有動力和控制線路,對于維修和試驗用的單獨加熱電路,應提供控制開關,具體設計的要求有如下幾點供參考:
1.所有電路斷路器應安裝人工復位器、常態關閉、備用觸點,只有在電路斷路器斷開時才打開。
2.用于工藝管線要求保持溫度控制及電路防凍保護的電路應安裝在同一個配電盤的兩部分。防凍保護電路應由在每個配電盤上單獨的控制器進行控制。
3.所有電路斷路器的啟動和超溫報警引起的連接均用線連接起來,以提供兩種獨立的遙控報警功能。(失效和溫度控制)報警連接應用線連接到一個共同的終端裝置,并提供外部報警的連接頭。
4.終端接線盒為終端電源,控制及儀表電線進入每個控制配電盤。終端接線盒應安裝導軌,帶管狀的旋壓板接線頭,定型標準生產。
5.動力配電盤應提供型號目錄,所有斷路器應單獨用銘牌進行確定以表示其電路號碼。斷路器銘牌應用背膠黏附到配電盤上,主銘牌置于每個控制盤前部,其上應表示盤號及說明。主銘牌上的銘文至少要12mm高的字母。
6.電伴熱電路對于設備預伴熱和預保溫,如沖洗、安全噴淋器、儀表管等應通電并從防凍保護控制盤控制。
7.當定斷路器和導線大小時采用在冷啟動時電伴熱的輸出功率時的電流,對于在配電盤表上連續的負載采用持續的加熱功率。
